หม้อแปลงไฟฟ้ากระแสตรงแบบแยกเฉพาะ แกน หม้อแปลงกระแสไฟฟ้า, ตัวหนีบกระแสไฟฟ้าและหม้อแปลงแรงดันไฟฟ้า
| สถานที่กำเนิด: | BEIJING CHINA |
|---|---|
| ชื่อแบรนด์: | GFUVE |
| ได้รับการรับรอง: | CE, UL, ISO9001 |
| หมายเลขรุ่น: | Fu-16 |
| จำนวนสั่งซื้อขั้นต่ำ: | 3 ชิ้น |
| รายละเอียดการบรรจุ: | กล่องส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 7 เดย์ 3 |
| เงื่อนไขการชำระเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram |
| สามารถในการผลิต: | 50000pcs เดือน |
| ชื่อ: | FU16 ECONOMIC 333MV MINI SPLIT แกน เครื่องแปลงกระแสไฟฟ้าขนาดใหญ่สำหรับ เมตร | ใบสมัคร: | เครื่องวัดพลังงาน |
|---|---|---|---|
| การใช้งาน: | สำหรับวัดกระแสไฟฟ้าภายในอาคาร | ชีวิตทำงาน: | ปีที่ 2 |
| วัสดุ: | PC และ Supercrystalline อัลลอย | อัตราส่วน: | 10mA-200mA AC ตัวเลือก 333mV AC หรือ 100mV-2V ตัวเลือก |
| ความถูกต้อง: | 0.5% | เส้นผ่าศูนย์กลาง: | 16mm |
| เน้น: | หม้อแปลงกระแสหลักวงแหวน,หม้อแปลงกระแสไฟฟ้าชนิดโดนัท |
||

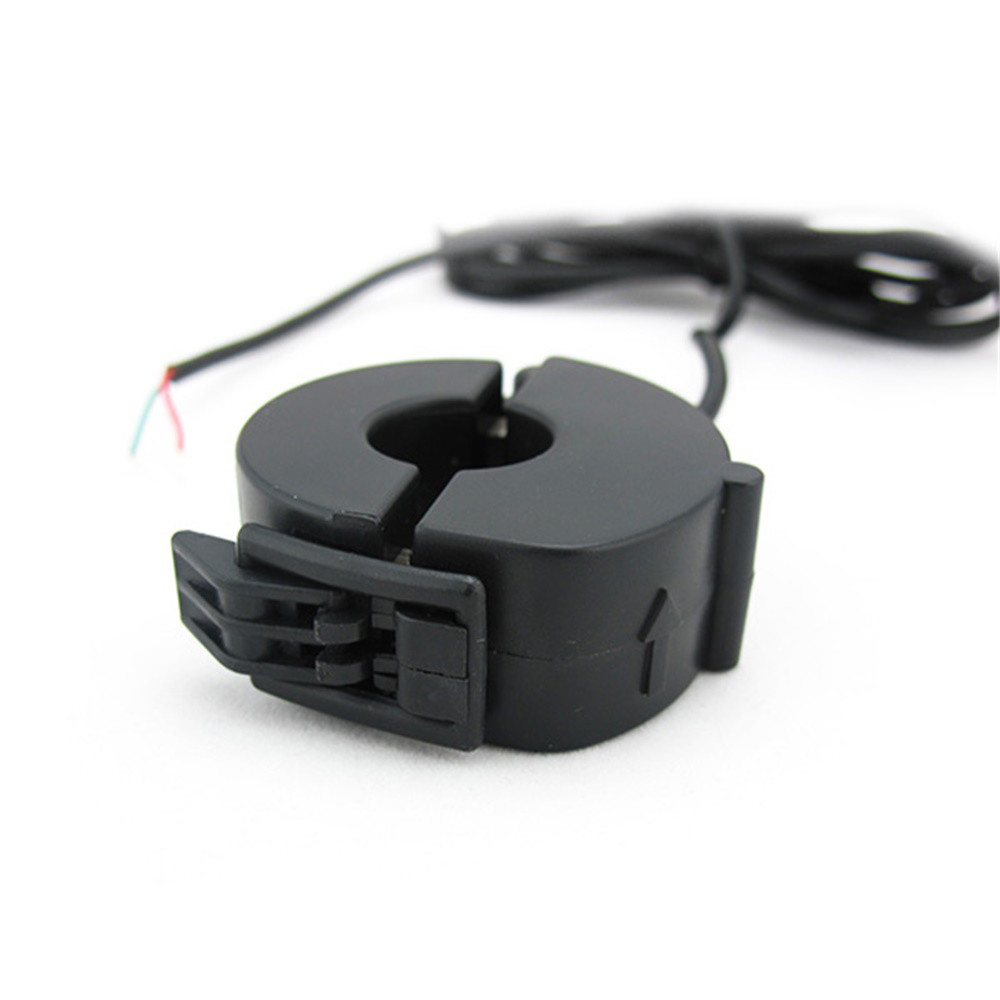

เครื่องแปลงกระแสไฟฟ้าแกนหลัก 33 มิลลิเมตร FU16 สำหรับมิเตอร์
แยกหม้อแปลงกระแสหลัก
หลักการของหม้อแปลงกระแสไฟฟ้าอยู่บนหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า หม้อแปลงกระแสไฟฟ้าประกอบด้วยแกนปิดและคดเคี้ยว ม้วนคดเคี้ยวหลักของมันไม่กี่สตริงในความจำเป็นในการวัดสายปัจจุบันก็มักจะมีสายไหลทั้งหมดในปัจจุบันขดลวดรองเพิ่มเติมรอบในชุดที่มีเครื่องมือวัดและวงจรป้องกันเมื่อหม้อแปลงกระแสไฟฟ้ากำลังทำงานรองของ ด้านข้างจะปิดเสมอดังนั้นความต้านทานของขดลวดวัดและวงจรป้องกันในชุดมีขนาดเล็กมากและสถานะการทำงานของหม้อแปลงกระแสไฟฟ้าใกล้กับลัดวงจร หม้อแปลงกระแสไฟฟ้าเป็นด้านหลักของกระแสไฟฟ้าในด้านทุติยภูมิของกระแสไฟขนาดเล็กที่จะใช้งานด้านรองไม่สามารถเปิดได้
การประยุกต์ใช้งาน
ชุดแยกกระแสหลักแบบ FU-16 มีขนาด 333mV, 100mV-2V และ 10mA-200mA ที่รองจากกระแสไฟฟ้าหลักที่ตรวจพบ โดยไม่ต้องใช้เครื่องวัดกระแสไฟฟ้าภายในของเครื่องวัดระยะไกลผู้ใช้จะเชื่อมต่อชุด FU-16 กับมิเตอร์โดยตรงเพื่อวัดความแม่นยำสูง สามารถใช้งานได้เพียง 1 เมตรเพื่อให้ได้อัตรากระแสไฟที่แตกต่างกันโดยการเปลี่ยนเฉพาะไฟหลักดังนั้นจึงทำให้มีขนาดกะทัดรัดและลดต้นทุนการผลิต นอกจากนี้ยังมีวงจรป้องกันไฟฟ้าลัดวงจรเพื่อให้การติดตั้งมีความปลอดภัยรวดเร็วและคุ้มค่า
คุณสมบัติ
หม้อแปลงกระแสไฟฟ้าที่มีความแข็งแรงสูงพีวีซีเชลล์โครงสร้างรถบัสทั้งหมด หม้อแปลงติดอยู่โดยตรงในสายเคเบิลยางวงแหวนสามสายเพื่อป้องกันสายเคเบิลและสายต่อด้วยสายเคเบิ้ล แกนหม้อแปลงใช้เหล็กกล้าไร้สนิมคุณภาพสูงม้วนลวดที่สองแผ่อย่างเท่าเทียมกันในแกน โครงสร้างแบบเปิดของหม้อแปลงไฟฟ้าไม่สามารถตัดการติดตั้งสายเคเบิลได้
คุณสมบัติ
พารามิเตอร์
| พารามิเตอร์ทางเทคนิค | |
|---|---|
| มาตรฐาน | IEC / EN60044-1 และ IEC61010-1 และ IEC61869-2 และ ANSI C57.13 |
| อัตราส่วน | 1000: 1 หรือ 2000: 1 ที่กำหนดเอง |
| กระแสไฟเข้าที่กำหนด (กระแสหลัก) | 20A / 30A / 40A / 50A / 60A / 80A / 100A / 150A / 200A |
| ทนต่อแรงเกิน | 1.2 เท่าที่ได้รับการจัดอันดับอย่างต่อเนื่อง |
| ความถูกต้อง | 0.2%, 0.5%, 1% |
| แรงดันไฟฟ้าของระบบ | 720V (0.72kV) |
| สัญญาณเอาต์พุต | ตัวเลือก AC 10mA-200mA 333mV AC หรือ 100mV-2V ตัวเลือก |
| ช่วงความถี่ | 40 Hz-500 Hz |
| ความเป็นฉนวน | 3KV 50Hz / 60Hz ที่ 1 นาที |
| เอาท์พุต | สายเคเบิลมาตรฐาน 2.5 เมตร |
| ระดับการป้องกัน | 3.0V0-P |
| ประเภทการติดตั้ง | CATⅡหรือCATⅢ 600VAC |
| แม็กซ์ เปิดกราม | 16 มม |
| พารามิเตอร์เครื่องกล | |
| ขนาด (กว้าง x กว้าง x สูง) (มม.) | 38mm × 55mm × 18mm |
| น้ำหนัก (กรัม) | 60 |
| เงื่อนไขการใช้งาน | |
| อุณหภูมิในการทำงาน | -25 ° C ถึง + 55 ° C |
| ความชื้นสัมพัทธ์ | 0-85% ไม่มีการควบแน่น |
| ระดับความสูง | <3500 เมตร |
| เงื่อนไข | ไม่มีการเกิดขึ้นอย่างรุนแรงและการกัดเซาะ ก๊าซกัมมันตภาพรังสีในอากาศ อนุญาตระยะยาว การทำงานภายใต้กระแสไฟฟ้าที่ได้รับการจัดอันดับ |
