สถานที่กำเนิด: | ประเทศจีน |
---|---|
ชื่อแบรนด์: | GFUVE |
ได้รับการรับรอง: | CE UL |
หมายเลขรุ่น: | Q20A-2 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 |
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กล่องกระดาษออก |
เวลาการส่งมอบ: | ภายใน 7 วัน |
เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ l/c |
สามารถในการผลิต: | 5000 ชิ้นต่อเดือน |
อัตราส่วน: | 1,000: 1 | ความถูกต้อง: | 0.1% |
---|---|---|---|
สัญญาณเอาท์พุท (กระแส AC): | จาก 0 ถึง 200mA AC ที่อินพุตปัจจุบันเล็กน้อย | สัญญาณเอาต์พุต (แรงดันไฟฟ้ากระแสสลับ): | จาก 0 ถึง 200mV AC ที่อินพุตปัจจุบันเล็กน้อย |
ช่วงความถี่: | 40Hz-2000Hz | ความเป็นฉนวน: | 3KV 50Hz / 60Hz |
ชื่อ: | 100A Clamp บนหม้อแปลงกระแส | สี: | สีดำ |
แสงสูง: | oscilloscope amp การสอบสวน,แอมป์แอมป์แบบออสซิโลสโคป |

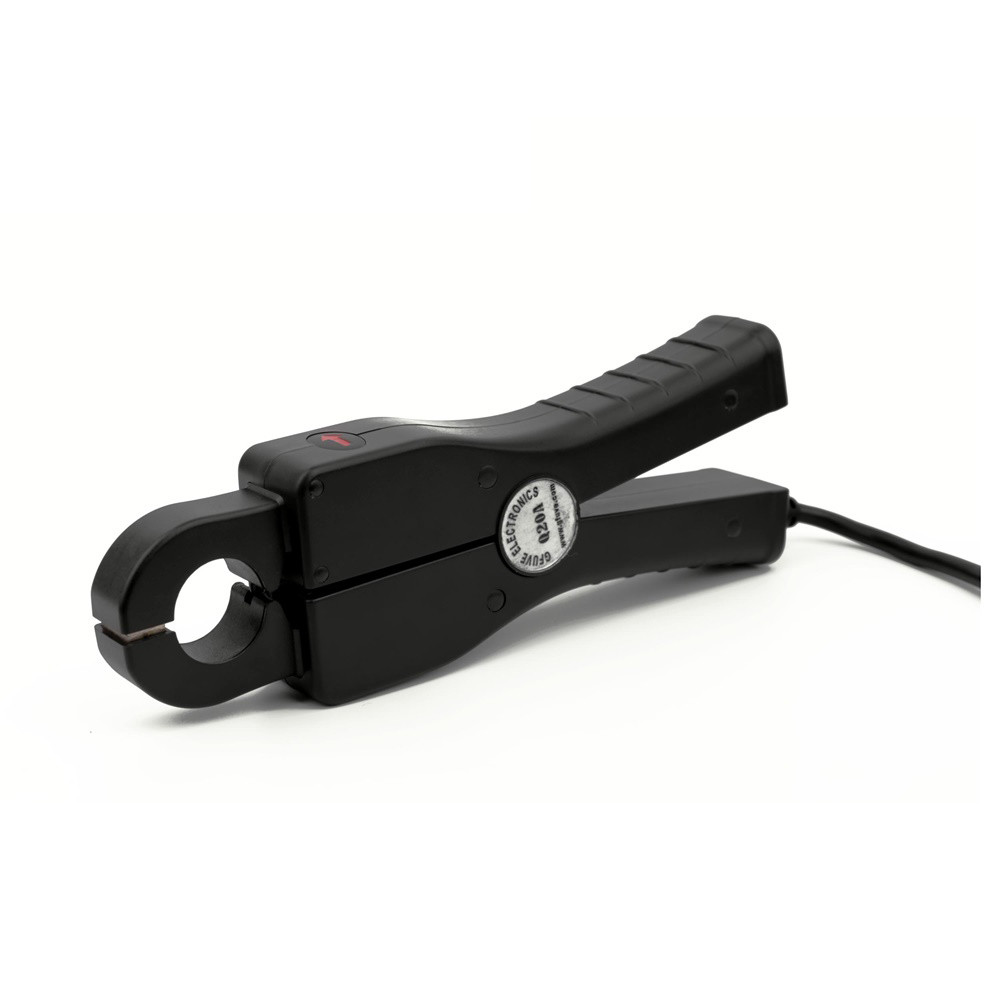

Q20A ใหม่แยกแกนคลิปบน ยึดบนหม้อแปลงกระแส ด้วย mA เอาต์พุตคลาส 0.1
Split Core Clip On Current Sensor Q20A-2 designed and manufactured by GFUVE meets the latest safety and performance standards which can measuring AC currents up to 200A. แยกแกนคลิปบนเซ็นเซอร์ปัจจุบัน Q20A-2 ออกแบบและผลิตโดย GFUVE ตรงตามมาตรฐานความปลอดภัยและประสิทธิภาพล่าสุดซึ่งสามารถวัดกระแส AC สูงถึง 200A Current Sensor Q20A-2 allows any clamp meter or multimeter to enclose a thick conductor within 20mm. เซ็นเซอร์ปัจจุบัน Q20A-2 อนุญาตให้แคลมป์มิเตอร์หรือมัลติมิเตอร์ล้อมรอบตัวนำที่หนาภายใน 20 มม.
คุณสมบัติ
1. ช่วงการวัด 1mA ถึง 200A AC
2. ขนาดเล็กกะทัดรัด
3. ปรับปรุงการออกแบบตามหลักสรีรศาสตร์และใช้งานง่าย
4. การเปลี่ยนเฟสต่ำสำหรับการวัดพลังงาน
5. กำลังการผลิตไฟฟ้าload4Ω
6. รูปแบบการส่งออก: การส่งออกตะกั่ว (2.5m)
การประยุกต์ใช้งาน
1. เครื่องสอบเทียบมาตรวัดพลังงานไฟฟ้า (ไซต์งาน)
2. เครื่องทดสอบความต้านทานดินแบบแคลมป์คู่
3. แคลมป์มิเตอร์แบบสองเฟสโวลต์ - แอมแปร์
4. ดิจิตอลมัลติมิเตอร์
5. เครื่องวัดพลังงานมัลติฟังก์ชั่น
6. ออสซิลโลสโคป
7. เครื่องวิเคราะห์คุณภาพไฟฟ้า
8. เครื่องมือที่จับคู่
9. เครื่องมือสอบเทียบในเว็บไซต์
พารามิเตอร์
พารามิเตอร์ทางไฟฟ้า | |
อัตราส่วน | 1,000: 1 หรือ 2000: 1 (กำหนดเอง) |
ระดับความแม่นยำ | 0.1%, 0.2% |
กระแสหลัก | 0 - 200A AC |
กระแสรอง | 0 - 200mA AC (กำหนดเอง) |
Max. แม็กซ์ Cont. ต่อเนื่อง Input current ป้อนข้อมูลปัจจุบัน | 240A |
แรงดันไฟฟ้าเกิน | CAT III 600V |
สัญญาณเอาท์พุท (กระแส AC) | จาก 0 ถึง 200mA AC ที่อินพุตปัจจุบันเล็กน้อย |
สัญญาณเอาต์พุต (แรงดันไฟฟ้ากระแสสลับ) | จาก 0 ถึง 200mV AC ที่อินพุตปัจจุบันเล็กน้อย |
ช่วงความถี่ | 40Hz-2000Hz |
ความเป็นฉนวน | 3KV 50Hz / 60Hz ที่ 1 นาที |
ช่วงอุณหภูมิ | -20 ° C ถึง + 55 ° c |
เอาท์พุต | สายเคเบิล 2.5 เมตรพร้อมคอนเนคเตอร์ D01 |
Max. แม็กซ์ voltage not insulated conductors แรงดันไฟฟ้าไม่ได้เป็นตัวนำฉนวน | 600 V |
มาตรฐาน | EN 61010-1, EN 61010-2-032, IEC60044-1 |
การติดตั้ง | ประเภทแคลมป์ |
โหมดเอาต์พุต | สารตะกั่ว (2.5m) |
พารามิเตอร์ทางกล | |
ขนาด (ยาว x กว้าง x สูง) (มม.) | 48 x 186 x 27 |
น้ำหนัก (g) | 300 |
ถือลวดเส้นผ่าศูนย์กลาง (มม.) | φ20 |
Max. แม็กซ์ jaw opening (mm) เปิดกราม (มม.) | 20 |
สี | สีดำ |
วัสดุ | PC + ABS + โพลีคาร์บอเนต UL94 V0 |
คำถามที่พบบ่อยคำถามต่อไปนี้จะช่วยให้คุณเลือกโพรบที่ตรงกันสำหรับแอปพลิเคชันของคุณ
1. โปรดตรวจสอบว่าคุณกำลังวัด AC หรือ DC หรือไม่
GFUVE Q20A-2 is for AC measuring. GFUVE Q20A-2 ใช้สำหรับการวัด AC If DC, we have hall effect models to suggest. หาก DC เรามีโมเดล Hall Effect ที่จะแนะนำ
2. คุณจะวัดกระแสสูงสุดเท่าไร
เซ็นเซอร์ปัจจุบัน Q20A-2 กระแสสูงสุด 240A
3. What size conductor will you clamp onto? 3. ขนาดตัวนำคุณจะยึดกับอะไร? This parameter determines the probe jaw size needed. พารามิเตอร์นี้พิจารณาขนาดกรามที่ต้องการ
Q20A-2 สามารถยึดตัวนำได้φ20มม
4. ชนิดของเอาต์พุตโพรบที่คุณต้องการหรือคุณสามารถทำงานกับ (mA, mV, A, AC, ฯลฯ )
เซ็นเซอร์กระแส Q20A-2 สามารถปรับแต่งเอาต์พุตด้วย mA
5. แรงดันใช้งานของตัวนำจะถูกวัดเป็นเท่าไหร่?
โพรบ GFUVE ควรใช้ต่ำกว่า 600 โวลต์
6. คุณต้องการเลิกจ้างประเภทใด: แจ็คผู้มุ่งหวังหรือ BNC
Q20A-2 standard has 2.5meter leads. Q20A-2 มาตรฐานมี 2.5 เมตรนำไปสู่ We can offer jacks or BNC… as options. เราสามารถเสนอแจ็คหรือ BNC ... เป็นตัวเลือก
7. If you cannot find information you need or would like assistance, contact us today. 7. หากคุณไม่สามารถหาข้อมูลที่คุณต้องการหรือต้องการความช่วยเหลือติดต่อเราวันนี้ We have designed many more probes than those shown in this catalog, and we manufacture in Beijing, China. เราได้ออกแบบโพรบเพิ่มเติมมากกว่าที่แสดงในแค็ตตาล็อกนี้และเราผลิตในปักกิ่งจีน
