หม้อแปลงไฟฟ้ากระแสตรงแบบแยกเฉพาะ แกน หม้อแปลงกระแสไฟฟ้า, ตัวหนีบกระแสไฟฟ้าและหม้อแปลงแรงดันไฟฟ้า
| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | GFUVE |
| ได้รับการรับรอง: | CE UL |
| หมายเลขรุ่น: | Q8A-1-3 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | กล่องกระดาษออก |
| เวลาการส่งมอบ: | ภายใน 7 วัน |
| เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ l/c |
| สามารถในการผลิต: | 5000 ชิ้นต่อเดือน |
| อัตราส่วน: | 1,000: 1 หรือ 2000: 1 (กำหนดเอง) | ความถูกต้อง: | 0.1% |
|---|---|---|---|
| กระแสหลัก: | 0 - 10A AC | กระแสรอง: | 0 - 10mA AC (กำหนดเอง) |
| ช่วงความถี่: | 40Hz-2000Hz | น้ำหนัก: | 250 กรัม |
| เน้น: | แอมป์เหนี่ยวนำยึด,หัววัดแรงดึงดูดแอมป์ |
||
ปลั๊กยึดกระแสไฟฟ้า 1000A พร้อมเอาท์พุท AC 0 ถึง 100MV
หัววัดกระแสไฟฟ้ารุ่น Q8A1 ใช้เทคโนโลยีหม้อแปลงกระแสสลับเพื่อใช้ในการวัดกระแสไฟฟ้ากระแสสลับเหมาะสำหรับการวัดสาย 5A, 10A
การตรวจสอบกระแสไฟฟ้าเป็นกุญแจสำคัญในการออกแบบอุปกรณ์ไฟฟ้าเครื่องมือทดสอบ
และชิ้นส่วนอิเล็กทรอนิกส์
คุณสมบัติ
เหมาะสำหรับการวัดสาย 5A, 10A ออนไลน์
·เส้นผ่าศูนย์กลางลวดถือ: φ8mm
·ขนาด: 42.6 มม. × 122.5 มม. × 23 มม
·กำลังรับน้ำหนัก: ≤4Ω
·การติดตั้ง: ชนิดหนีบ
โหมดเอาท์พุท: เอาท์พุทนำ
พารามิเตอร์
| พารามิเตอร์ทางไฟฟ้า | |
| อัตราส่วน | 1000: 1 หรือ 2000: 1 (กำหนดเอง) |
| ระดับความถูกต้อง | 0.1% |
| กระแสหลัก | 0 - 10A AC |
| กระแสไฟสำรอง | 0 - 10mA AC (กำหนดเอง) |
| แม็กซ์ ต่อเนื่อง ป้อนกระแส | 12A |
| กำลังรับน้ำหนัก | ≤4Ω |
| หมวดหมู่แรงดันไฟฟ้าเกิน | CAT III 600V |
| พารามิเตอร์ไฟฟ้า - ต่อ | |
| สัญญาณขาออก (กระแสไฟ AC) | ตั้งแต่ 0 ถึง 10mA AC ที่กระแสไฟเข้าที่ระบุ |
| สัญญาณเอาต์พุต (แรงดันไฟฟ้า AC) | ตั้งแต่ 0 ถึง 100mV AC ที่กระแสไฟเข้าที่ระบุ |
| ช่วงความถี่ | 40Hz-2000Hz |
| ความเป็นฉนวน | 3KV 50Hz / 60Hz ที่ 1 นาที |
| ช่วงอุณหภูมิ | -20 ° C ถึง + 55 ° C |
| เอาท์พุต | สายเคเบิลขนาด 2.5 เมตรพร้อมขั้วต่อ D01 |
| แม็กซ์ ตัวนำไฟฟ้าที่ไม่ใช่ฉนวน | 600 โวลต์ |
| มาตรฐาน | EN 61010-1, EN 61010-2-032, IEC60044-1 |
| การติดตั้ง | ชนิดหนีบ |
| โหมดเอาต์พุต | กำลังรับตะกั่ว (2.5 เมตร) |
| พารามิเตอร์เครื่องกล | |
| ขนาด (ยาว x กว้าง x สูง) (มม.) | 42.6x122.5x23 |
| น้ำหนัก (g) | 250 |
| เส้นผ่าศูนย์กลางลวดถือ (มม.) | φ8 |
| แม็กซ์ การเปิดกราม (มม.) | 8 |
| สี | สีดำ |
| วัสดุ | PC + ABS + โพลีคาร์บอเนต UL94 V0 |

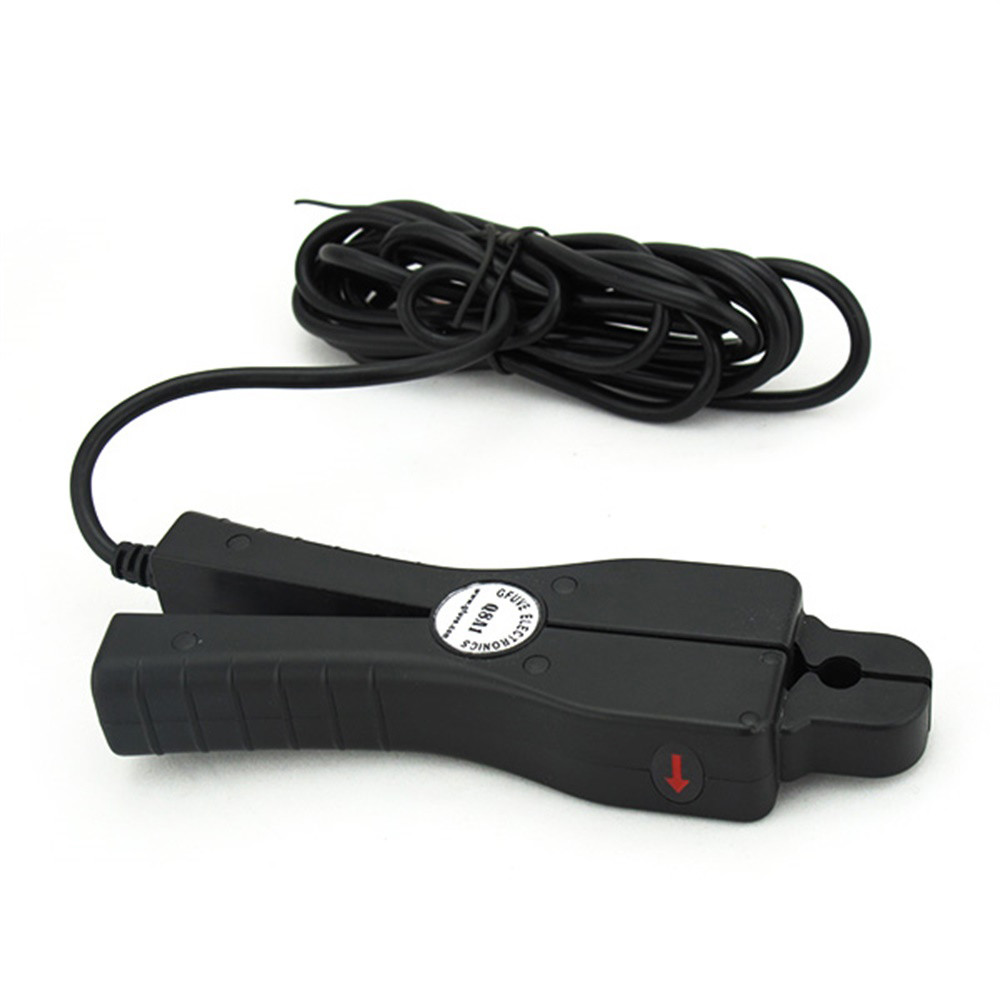

ภาพถ่าย
